樓棟超聲波熱量表安裝和使用說明
2020-07-07
感謝您選用沈陽佳德聯益能源科技股份有限公司的熱計量產品，沈陽佳德聯益能源科技股份有限公司是專業從事計量裝置設計與制造，提供智慧供熱、智慧水務等全面解決方案的高新技術企業。公司總部位于沈陽市蘇家屯區，在北京、天津、上海、寧夏、哈爾濱、太原、濟南、貴州等地設有分支機構，面向全國銷售公司產品、提供服務。
沈陽佳德聯益能源科技股份有限公司將不斷提高和完善產品技術水平及遠程監控分析系統服務，以產品和服務滿足用戶需求，為推動節能節水事業的發展做出貢獻！
品質保障：
該系列產品標準及通過的認證：
1、中華人民共和國制造計量器具許可證遼制00000019號；
2、中華人民共和國國家標準GB/T 32224-2015《熱量表》；
3、中華人民共和國城鎮建設行業標準CJ 128-2007《熱量表》；
4、中華人民共和國國家計量檢定規程JJG 225-2007《熱能表》；
5、質量管理體系GB/T 19001-2016/ ISO9001：2015標準；
6、環境管理體系GB/T 24001-2016 / ISO14001：2015標準；
7、職業健康安全管理體系GB/T 28001-2020 / OHSAS 18001：2018標準；
8、測量管理體系GB/T 19022-2003 / ISO10012：2003標準。
重要提示：
1、在使用本產品前，請務必先仔細閱讀本說明書。
2、請務必妥善保管好本說明書，以便日后能隨時查閱。
3、請嚴格按照本說明書進行操作，對于不按照說明書規定使用造成的任何后果，我公司不承擔任何責任。
4、本說明書中所列圖案僅作為說明操作示意，并不作為檢驗產品的依據，如實際產品與本說明書不一致，請以實際產品為準，或向我公司咨詢。
5、本產品在出廠前經過嚴格檢定，對于用戶私自開殼拆卸造成的損壞，我公司不承擔任何責任。
6、儀表顯示“
”符號時，請參照故障排除指南，否則會造成計量數據缺失。
7、如果本產品無法正常操作或正常維修，請聯系我公司或經我公司正式授權的經銷商。
警告：請嚴格按照本說明書進行操作，避免造成您的相關權利損失！
安全警告：
請遵循這些安全事項并正確使用本產品，避免造成經濟損失和人身傷亡。
1、本產品為精密測量儀器，請由專業人員進行操作。
2、關于電池：
（1）請勿對電池進行充電、短路或私自改裝。
（2）請勿使電池過熱或?qū)ζ浜附印?br />
?。?）請勿使電池靠近火焰或水。
（4）請勿使電池受到猛烈物理撞擊。
?。?）本產品電池經過專業處理，請勿用其他同型號電池替代。
（6）當電池電量不足時，請及時更換電池，否則會造成計量數據缺失，更換電池時，必須由經過廠家指導的專業人員進行操作，或?qū)a(chǎn)品寄回廠家更換電池。
（7）更換下的廢舊電池應做環境處理，或交給我廠統一進行回收處理。
?。?）如果電池發生泄漏、顏色變化、變形、冒煙或發出異味，請立刻將其取出。操作過程中避免灼傷。
?。?）請勿讓電池的泄漏液接觸眼睛、皮膚或衣物，否則會導致失明或皮膚損傷。
?。?0）如果電池泄漏液接觸了眼睛、皮膚或衣物，請立即用大量清水沖洗接觸部位（不要揉搓），并立即就醫。
3、請勿更改任何線纜長度，否則會影響產品性能。
4、請勿使本產品任何線纜接近熱源，否則會使線纜因受熱變形導致絕緣層破損，并引起火災或電擊事故。
5、產品的任何裸露的螺紋部分，可能會造成皮膚劃傷，請小心操作。
6、盡量避免在酸性環境下和鹽霧過重的環境中使用，否則會加速產品材料老化并導致產品無法滿足衛生標準。
7、本產品是精密測量儀器，請勿將其摔落或使其受到撞擊。
8、避免使陽光長時間直接照射儀表的顯示面板。
一、概述
佳德聯益大口徑超聲波熱量表是在專利技術基礎上，綜合國內外知名廠家超聲波熱量表的優點，采用低電平多脈沖平衡發射接收技術設計的一種全新通用時差型多功能熱量表。該產品是利用超聲波流量換能器和溫度傳感器測量供水流量及供回水溫度差，進而測量及顯示水流經熱交換系統所釋放或吸收熱量表的儀表。
1、本產品廣泛適用于以水為媒介的熱交換系統的熱量計量，主要用于樓棟住宅供熱系統計量采暖耗熱量，還可用于化工、發電、制藥等工業領域。
2、本產品符合中華人民共和國國家標準GB/T 32224-2015《熱量表》和中華人民共和國城鎮建設行業標準CJ128－2007《熱量表》。
3、本產品出廠檢定依據中華人民共和國國家計量檢定規程JJG225－2007《熱能表》。
二、技術特點
1、采用微處理器技術和微功耗技術，熱量消耗全部智能計算。
2、采用進口高度集成專用芯片，并整合了專用的溫度流量采集處理芯片，超低功耗、高可靠性設計和專業制造手段，抗干擾能力強，采用先進的全自動貼片焊接工藝。
3、采用時差法超聲波流量信號處理技術、信號數字處理技術及糾錯技術，具有很高的測量準確度，抗干擾能力強。
4、具有錯誤自檢及電池電量不足提示、管段內無水、電路板故障、溫度傳感器短路或斷路等報警提示功能。
5、計量管段型腔結構設計利于超聲波信號傳輸，型腔內無任何阻礙物，壓力損失極低，防腐能力強，保證無堵塞現象發生，不會對供暖管網造成壓力損失影響。
6、采用高精度溫度傳感器，溫度傳感器通過加速老化測試，滿足在不同工況使用條件下的要求。
7、采用內置溫度、流量補償機制和軟件濾波等技術，使超聲波熱量表計量結果更加精確、可靠。
8、采用穩定可靠的抗干擾電路設計，產品具有較強的抗干擾能力，在電磁干擾環境中，不影響整機的計量性能。
三、技術參數
| 項目 | 參數 | |||
| 材質（根據客戶需求） | 304不銹鋼、球墨鑄鐵、碳鋼 | |||
| 傳感器型式 | 多聲道 | |||
| 被測介質 | 水、污水及其他均勻質液體，并充滿被測管道 | |||
| 準確度等級 | 2級 | |||
| 測量范圍 | 溫度范圍 | 4℃～130℃ | ||
| 溫差范圍 | 3K～75K | |||
| 壓力損失 | ＜0.025MPa | |||
| 最高工作壓力 | 1.6MPa/2.5.MPa(默認1.6 MPa) | |||
| 準確度等級 | 2級 | |||
| 按鍵 | 磁感應鍵盤 | |||
| 顯示主要內容 | 液晶8位數字+提示符 | |||
| 累計熱量（MW.h）、功率（Kw）, 累計冷量（MW·h）、功率（Kw）,瞬時流量m³/h、累計流量m³,日期、工作時間，進水溫度（℃）、回水溫度（℃）、溫差（K）,表號、廠商代碼 | ||||
|
工作 電源 |
電池供電 | 3.6V鋰電池供電（可連續工作8年以上） | ||
| 外部供電 | DC 24V(訂貨時備注) | |||
| 防護等級 | IP68 | |||
| 環境等級 | A類/B類 | |||
| 存儲溫度 | -25℃～55℃ | |||
| 溫度傳感器 | Pt1000，標準線長3米（加長需要定制），溫度分辨率0.01℃ | |||
| 數據存儲（E2PROM） | 按月存儲熱量、累計流量和相對應的時間等數據，可存儲最近48個月的數據 | |||
| 安裝方式、位置 | 水平或垂直、進水或回水 | |||
|
通 訊 方 式 |
M-BUS(默認) RS-485、LoRa、NB-IoT（其他方式訂貨時提出） |
波特率2400bps/4800bps/9600bps默認2400bps,內置CJ/T188協議和Modbus協議 | ||
四、流量范圍
|
公稱直徑 DN(mm) |
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
|
最小流量 qi(m³/h) |
0.3 | 0.5 | 0.8 | 1.2 | 2 | 3 | 5 | 8 | 12 | 15 | 18 |
|
分界流量 qt(m³/h) |
15 | 25 | 40 | 60 | 100 | 150 | 250 | 400 | 600 | 750 | 900 |
|
最大流量 qs(m³/h) |
30 | 50 | 80 | 120 | 200 | 300 | 500 | 800 | 1200 | 1500 | 1800 |

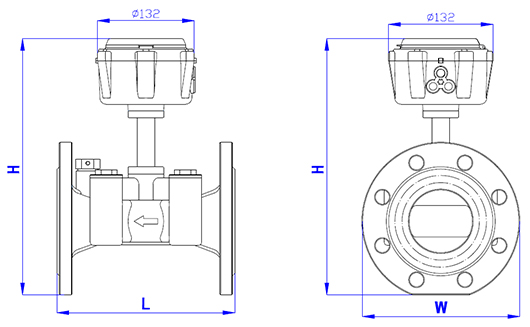

表3 尺寸參數
| 公稱通徑 | 表長（L） | 表高（H） | 表寬（W） | 螺栓孔數 | 螺栓規格 |
| DN50 | 200 | 280 | 120 | 4 | M16 |
| DN65 | 200 | 330 | 140 | 4 | M16 |
| DN80 | 225 | 240 | 200 | 8 | M16 |
| DN100 | 250 | 360 | 220 | 8 | M16 |
| DN125 | 250 | 380 | 250 | 8 | M16 |
| DN150 | 300 | 405 | 285 | 8 | M20 |
| DN200 | 350 | 410 | 340 | 12 | M20 |
| DN250 | 450 | 465 | 405 | 12 | M24 |
| DN300 | 500 | 520 | 460 | 12 | M24 |
| DN350 | 500 | 575 | 520 | 16 | M24 |
| DN400 | 500 | 640 | 580 | 16 | M27 |

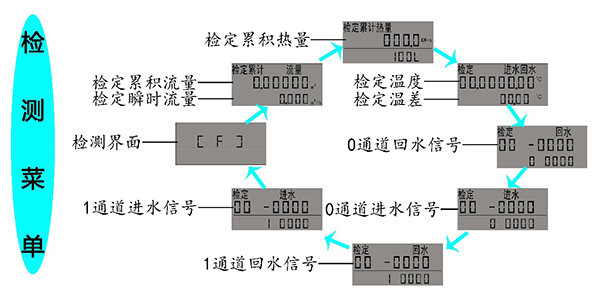

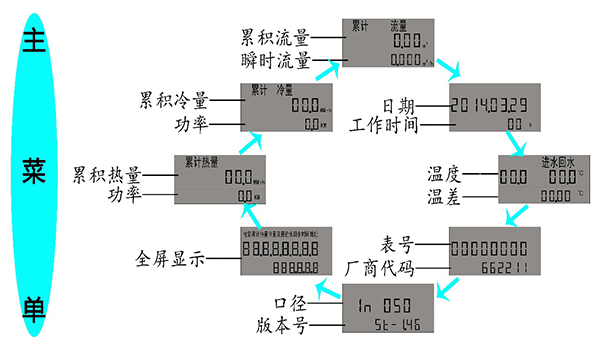

在主菜單界面顯示累計流量界面用磁性開關筆長吸開關3s后進入檢測菜單{F},在檢測界面短吸開關，查詢當前檢定數據。長吸3s后或者時間到達2小時后都自動離開檢定界面。

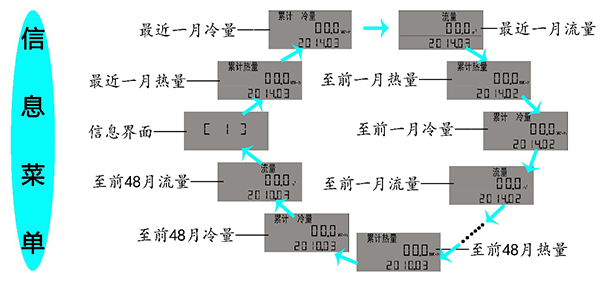

在顯示檢測菜單{F}時，長吸開關3s后進入信息界面{I},在信息菜單短吸菜單可以查看歷史數據。長吸3s或者時間到達1分鐘后都自動離開檢定界面。

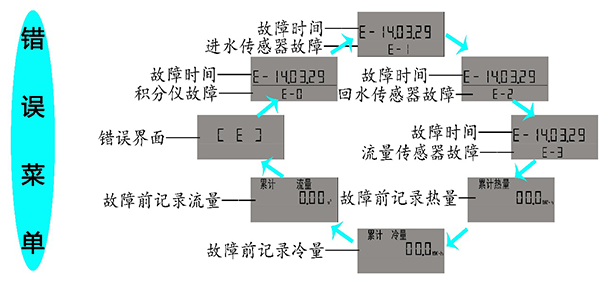

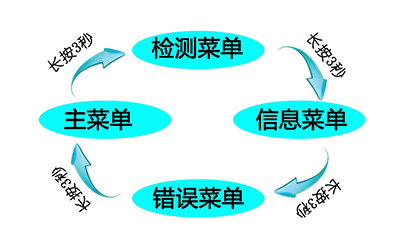

在顯示信息菜單{I}時，長吸開關3s后進入錯誤菜單{E},在錯誤菜單短吸菜單可以顯示積分儀、流量傳感器和溫度傳感器出現故障的時間、出現故障前所記錄的累計熱量、累計冷量、累計流量。長吸3秒后或者時間到達1分鐘后都自動離開檢定界面。按鍵操作流程圖如下：
1、安裝與位置要求
?。?）樓棟超聲波熱量表熱量表為連接方式為法蘭連接。超聲波熱量表在表前需要安裝過濾器，其他配件包括溫度傳感器插針一對、調節管一對，墊片一對。
?。?）不同口徑的熱量表表體尺寸也不同，安裝時需要注意，根據熱量表表體的尺寸，切斷管路。樓棟表安裝在樓棟前的井室內，井室內相對濕度較大，對熱量表的防護等級要求較高。
（3）所有熱量表出廠前都經過嚴格的檢驗；校準、維護、更換配件和維修都需由合格的技術人員來進行，如需更多的技術支持，請與我們聯系。
?。?）要嚴格按專業設計位置安裝，嚴禁私自移動。
?。?）為確保儀表準確度，溫度傳感器電纜長度嚴禁改變。
?。?）熱量表的鉛封不能損毀，否則不予保修。
（7） 安裝儀表前必需確保循環管路已清洗干凈防止有石子等雜物在管道內。
?。?）熱量表前后管段上建議安裝有閥門，方便以后檢修。
?。?）更換電池必須由專業人員操作。
2、安裝示意圖

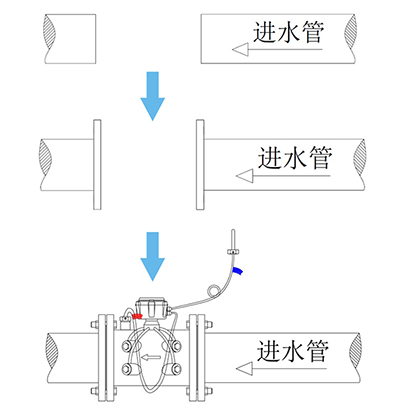

圖2安裝方法

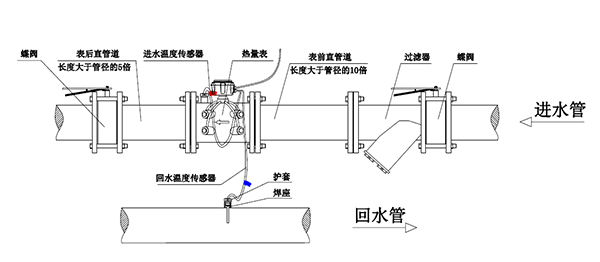

圖3安裝示意圖（以進水管為例）

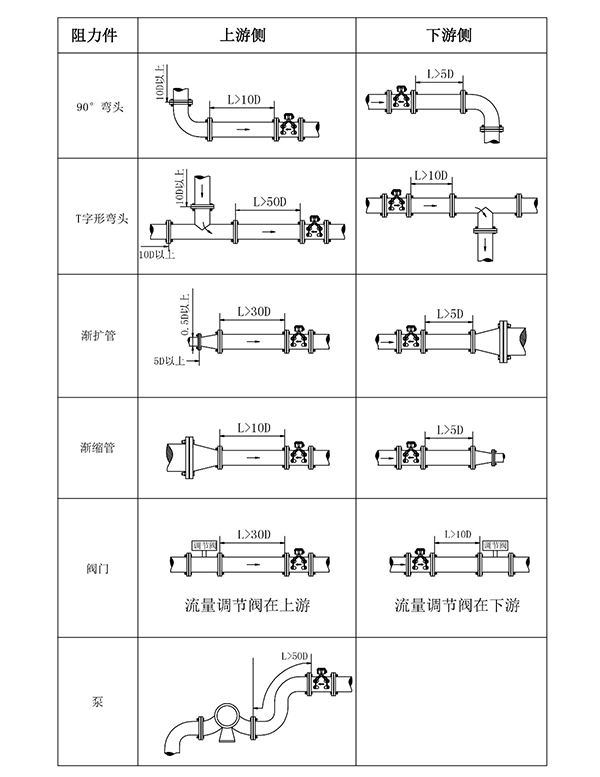

圖4特殊環境安裝要求
?。?）大口徑熱量表為法蘭連接，所以管路上需焊接相應的法蘭。連接熱量表的時候兩法蘭之間應該加墊片。
（2）安裝時要注意熱量表要安裝在進水管上（有特殊要求的允許安裝在回水管上），注意表的安裝方向要與水流方向一致。
?。?）進水溫度傳感器應該安裝在熱量表前，回水溫度傳感器應該安裝到回水管上。在進水管和回水管上焊接套管，并插入插針。
（4）大口徑超聲波熱量表應該水平或垂直安裝，盡量避免傾斜安裝。
（5）大口徑熱量表上、下游要安裝必要的直管段或等效的整流器。上游直管段的長度不小于10D，下游直管段長度不小于5D（D為熱量表公稱直徑），對于彎管或離心泵所引起的渦流現象，必須在直管段前加裝整流器，避開磁場較強的地方。
（6）大口徑熱量表安裝時，應注意熱表下游管道出水口高出熱量表0.5m以上，以防熱量表型腔內積聚空氣造成計量不準確。
?。?）大口徑熱量表在安裝的時候要與水泵、電控柜保持距離。
八、更換電池
本產品采用的是3.6V鋰電池，工作在環境溫度0℃～35℃時使用壽命8年以上，當儀表顯示“
”符號時，表示電池電量不足，需要及時更換電池，否則會造成計量數據缺失。更換電池時，必須由經過廠家指導的專業人員進行操作，或?qū)a(chǎn)品寄回廠家，由廠家進行更換。更換電池后，儀表存儲的“累計熱量”、“累計流量”、“累計工作時間”等數據均不會丟失。九、遠傳調試
本產品具有數據遠傳功能，將超聲波熱量表的M-bus信號線與M-bus總線相連，M-bus總線需采用2×1.0mm2的雙絞屏蔽線，總線與采集設備或調試工具相連，可實現數據的遠傳或本地調試。
M-bus通訊方式不用區分極性，而且本身就是專門為消耗測量儀器和計數器傳送信息的數據總線而設計的，因此M-bus總線可按照任意拓?fù)浣Y(jié)構布線施工，并且支持級聯，連接的任意節點故障不影響系統的正常工作，系統可靠性強。具體步驟為：
?。?）從高往低走線。
?。?）把熱量表的M-bus信號線接到 M-bus總線上，接頭要用絕緣膠布或接線帽等接線工具固定在接線盒中。
?。?）單元和單元的連線要確保連接到一起。
（4）屏蔽線要接好。
（5）待所有線路連接好后測試線路是否有短路和斷路的地方，排除連線故障。

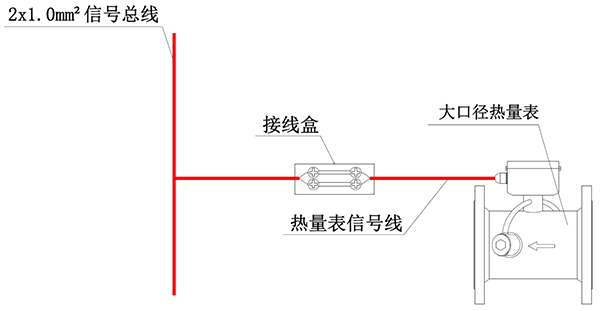

具體連線示意圖如下所示：
圖5布線示意圖
1、熱計量產品自投入生產運行起在質保期內非人為損壞由我方免費提供配件并免費進行維修或免費更換熱量表。熱量表電池使用壽命不低于6年，6年內若電池能量耗盡，我方免費更換電池。保修期后熱量表的維修，配件由買方購買，我方協助買方維修。
2、保證所供產品完全是嶄新的產品，且所有部件的生產日期為近3個月內。
3、質保期間如在正常操作情況下，任何機件因設計不當、材質缺陷或制造欠佳等因素而發生故障，我公司在接到通知后，24小時內負責調換或修復至順利運轉。
4、專業的售前售后服務團隊，隨時為客戶提供供熱計量改造方案設計、產品安裝、維護等技術咨詢服務，提供專業的品質保障服務。
5、為客戶建檔，并每季度進行回訪，實行產品質量跟蹤服務，咨詢客戶產品使用感受，征求產品改進意見。
6、保證對我公司所有產品提供終身的產品維修和保養服務。
